SL3340修補(bǔ)膠是一種室溫固化、高強(qiáng)度、雙組分改性環(huán)氧膠。它適用于多種金屬和非金屬材料本身或相互間膠接或不可拆卸的密封，可承受真空和壓力，耐汽油、煤油、滑油合成油、水、果汁、稀酸、稀堿、洗滌劑、酒精及部分有機(jī)溶劑作用。工作溫度從-60℃～100℃，對振動或承力不大的制件可達(dá)150℃。

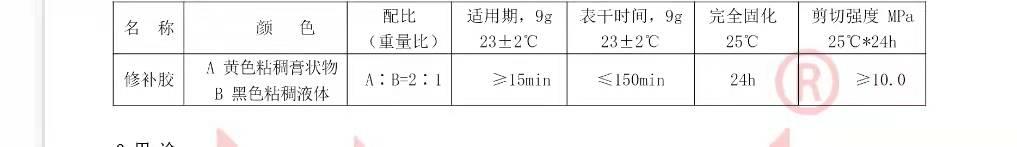

包裝、貯存及運(yùn)輸
1 本品分 A、B 兩組份，均采用塑料瓶包裝，1 公斤一瓶，3 公斤一組或者 20 公斤一桶，60 公斤一組配套供應(yīng)。
2 它應(yīng)貯存在陰涼、干燥、通風(fēng)處，在原裝未開封的容器中，自生產(chǎn)日期起其貯存期為一年。
3 本品為無溶劑膠，按非危險品貯存和運(yùn)輸。
1 表面處理 膠接面應(yīng)潔凈、干燥、無油。必要時用丙酮、酒精或溶劑汽油清洗潔凈。待膠接的塑料表面應(yīng)做打毛處理。
2 配膠 按規(guī)定進(jìn)行配制，將膠置于潔凈、干燥、無油的容器中，混合均勻至顏色一致。配膠不宜過多，做到隨配隨用。夏季一次配膠量不應(yīng)超過 500 克。
3 涂布 均勻涂布在兩膠接面上，其涂布量以組合后的膠接結(jié)合面剛好擠出一條膠線為宜。
4 組合 涂膠后盡快疊合，施加 0.01~0.05MPa 的接觸壓力，并按圖紙要求組合到位。
5 固化 可選擇室溫 20℃固化 24h，溫度越高固化越快，如果是冬季建議也可采用 80℃*30min 固化并隨爐冷卻，一般高溫固化的強(qiáng)度要高于室溫固化。
6 加工或試驗(yàn) 涂膠部件在初固后方可轉(zhuǎn)入下道工序加工，但性能試驗(yàn)應(yīng)在膠完全固化后進(jìn)行。
可用于金屬和非金屬本身或相互間的膠接和修補(bǔ)。對 ABS、PVC 等塑料材料有好的膠接強(qiáng)度。
